某公司需要采购一台金相显微镜，用于检测电路板上的焊点是否出现断裂、是否存在划痕及查看划痕的形态。电路板上存在的划痕，可能会导致电路断路、短路或信号干扰，影响设备性能和可靠性，因此需要检测电路板上的划痕，以便及时修复，避免潜在故障。明美的金相显微镜MJ31支持明场和偏光观察，可以观测到电路板上的划痕，效果显著，使用简便。

【实验/设备条件】

防震的工作台

【仪器/耗材清单】

明美金相显微镜MJ31

【样品】

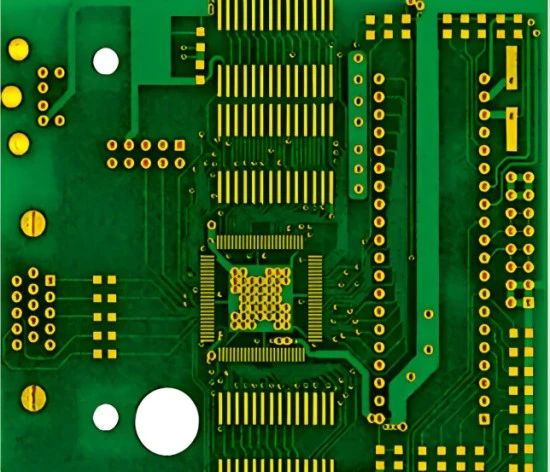

待检金属电路板

【实验/操作方法】

一、概述

实验使用明美的金相显微镜MJ31用于观测电路板上是否有划痕及划痕的形态，在实验过程中分别用明场和偏光进行观察。

二、制样

由于使用的是金相显微镜MJ31进行观察，样品为金属电路板，无需制成玻片，将薄金属片电路板尽量压平，便于观察。

三、观察

①将金属片电路板放在载物台的玻璃板上，由于电路板不透光，使用上光源反射光进行明场观察，切换低倍物镜（5X物镜或者10X物镜），进行对焦。

②将落射照明器上的起偏器和检偏器推入光路中，旋转起偏器，在目镜中观察，将背景调到最黑时进行偏光观察，效果最佳，寻找电路板上是否有划痕。

③切换到高倍镜，观察目镜下的电路板划痕的形态。

四、结果判读

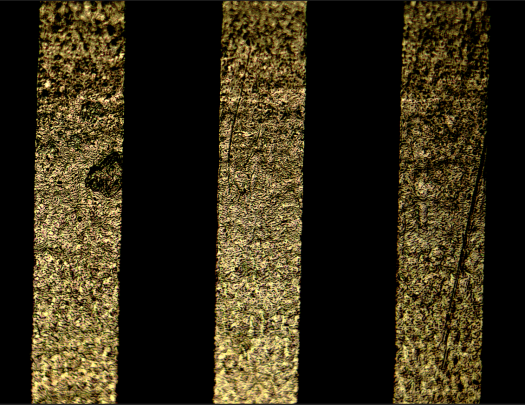

在目镜下观察到电路板划痕，安装好显微相机，连接显微相机与电脑，可以在软件上将观察到的图像进行拍照，记录划痕的数量与形态，同时可以在软件上对电路板划痕的长度进行测量。

【实验结果/结论】

在软件上观察拍摄到的图像，针对划痕的形态和数量，判断划痕对电路板的性能的影响，同时明美的金相显微镜MJ31有着明场和偏光两种观察方式，可以清晰的观察到金属片电路板上的划痕，能高效，高质量地完成对电路板的划痕检测，能够广泛地应用于观测电子元件，矿石等。
